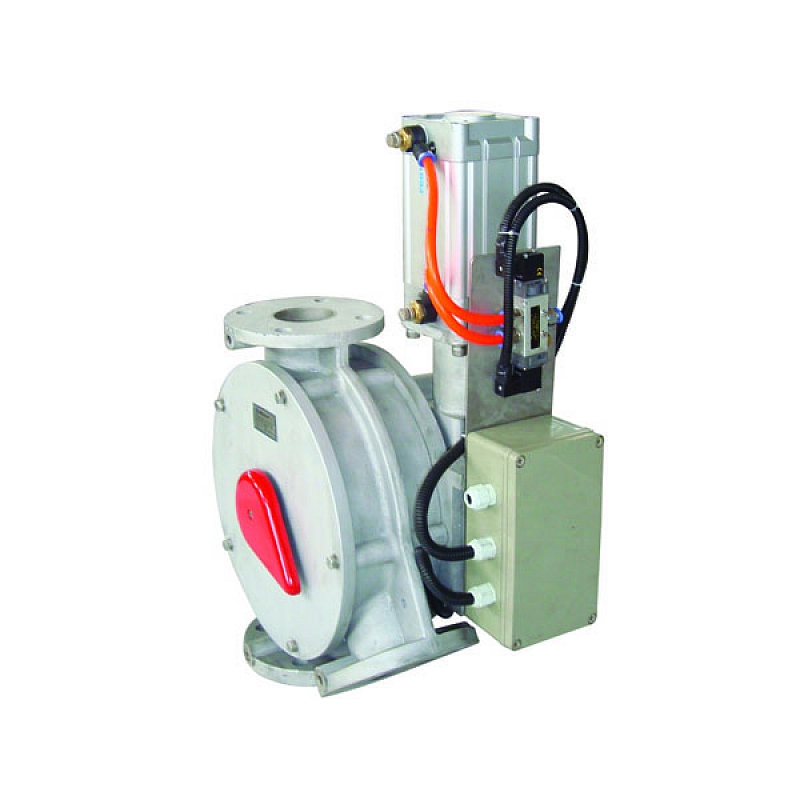

工作原理：
通過氣缸帶動雙通道轉子旋轉，在氣力輸送管路中實現(xiàn)物料流向的轉換。
應用范圍：
該產品具有很強的耐壓性和氣密性，在氣力輸送管線中，常用來切換物料流動的管路方向。
使用條件：
最高0.5MPa
最高120℃
材料：
閥體：鑄鋁內襯不銹鋼管
雙通道閥芯：鑄鋁內襯不銹鋼管
▲雙通道結構，換向時間短，壓力損失小，物料的破碎和殘余少；
▲通道內襯不銹鋼管，抗磨性強，壽命長；
▲特殊柱面密封結構，無泄漏、無污染；
▲驅動氣缸的位置可自由變換，靈活適應特殊的安裝空間；
▲清晰的方向指示標記，確保系統(tǒng)最大可靠性；
▲全密封結構，能在室外和其他環(huán)境惡劣的場合使用。
|
型號 |
管道直徑 |
通道直徑（mm） |
分配角度 |
重量(kg) |
|
|
(DIN) |
(ANSI) |
||||
|
DVC71 |
DN65 |
2 1/2" |
71 |
36.67 |
44 |
|
DVC84 |
DN80 |
3" |
84 |
36.6 |
51 |
|
DVC102/108 |
DN100 |
4" |
102/108 |
35 |
66 |
|
DVC127 |
DN125 |
5" |
127 |
35.5 |
106 |
|
DVC134 |
DN125 |
5" |
134 |
35.5 |
119 |
|
DVC152 |
DN150 |
6" |
152 |
35.92 |
145 |
|
DVC212 |
DN200 |
8" |
212 |
34.8 |
350 |
